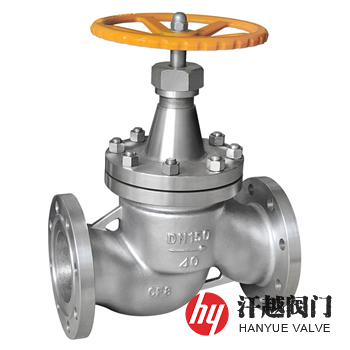

氨用截止閥是一種閥瓣由閥桿帶動，沿閥座軸線作直線升降運動，適用于使用溫度為-46℃～150℃，工作介質為氨氣、氨水和液氨，端部連接形式為螺紋、焊接和法蘭連接的閥門。該閥結構形式為直通式，閥瓣與閥桿采用銷子、滾珠、閥瓣蓋等方式連接，并有鎖緊結構(如彈簧圈、螺堵等)或采用點焊的方式防止脫落，其閥瓣密封面被設計成平面或錐面等形式，與閥座以線吻合密封，密封面材料選用巴氏合金、聚四氟乙烯等，密封性能好，使用壽命長，而且閥門所有零部件不允許使用銅材質。本產品填料為彈性成型聚四氟乙烯或柔性石墨，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，因此特適合安裝在中低壓氣體輸送管路中，用于氧氣、氮氣、氫氣、氬氣等介質，這些氣體一般都是貯存在專用的高壓氣體儲罐中，使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥??????? 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥??????? 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥??????? 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥??????? 瓣 | WCB | CF8 | CF3 | CF8M | CF3M |
5 | 閥??????? 座 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 密? 封? 面 | 巴氏合金、聚四氟乙烯 | ||||
7 | 壓緊螺母 | 35 | 304 | 304 | 316 | 316 |
8 | 填??????? 料 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
9 | 墊??????? 片 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
10 | 螺??????? 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
11 | 螺??????? 母 | 30CrMoA | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T?26478-2011、GB/T?12235-2007、ASME?B16.34-2013 | ||||
結構長度 | GB/T?12221-2005、ASME?B16.10-2017 | ||||
法蘭標準 | JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017 | ||||
檢驗試驗 | JB/T?9092-1999、API?598-2016 | ||||
適用溫度 | -46℃?~?150℃ | ||||
使用介質 | 氨氣、氨水和液氨等 | ||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 218 | 25 | 15 | 130 | 218 |
20 | 150 | 258 | 20 | 150 | 258 | ||
25 | 160 | 275 | 25 | 160 | 275 | ||
32 | 180 | 280 | 32 | 180 | 280 | ||
40 | 200 | 330 | 40 | 200 | 330 | ||
50 | 230 | 350 | 50 | 230 | 350 | ||
65 | 290 | 370 | 65 | 290 | 400 | ||
80 | 310 | 400 | 80 | 310 | 355 | ||
100 | 350 | 415 | 100 | 350 | 415 | ||
125 | 400 | 460 | 125 | 400 | 460 | ||
150 | 480 | 510 | 150 | 480 | 510 | ||
200 | 600 | 710 | 200 | 600 | 710 | ||
250 | 650 | 786 | 250 | 650 | 786 | ||
300 | 750 | 925 | 300 | 750 | 925 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度及法蘭標準等，氨用截止閥有直流、直通、角式三種，具體詳情請咨詢我司銷售人員。
