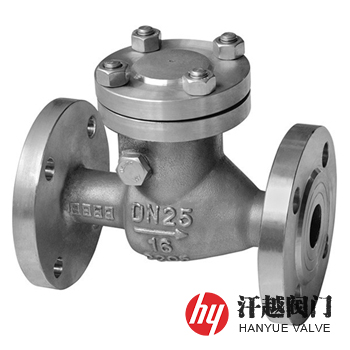

止回閥

: 更新時間2023-07-09 13:24:48; 產品名稱; 型??????? 號H44W、H44Y; 公稱通徑DN50~DN500; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

超級雙相不銹鋼止回閥產品概述

超級雙相不銹鋼止回閥是一種閥體、閥蓋、閥瓣和搖桿等主要零部件由具有高強度和耐氯化物點蝕、縫隙腐蝕性能優良的2507或A995 5A(CE3MN)及A995 6A(CD3MWCuN)等材質加工而成，閥瓣通過搖桿繞體腔內銷軸作旋轉運動，能自動阻止介質倒流的旋啟式止回閥。該閥使用時，閥體通常水平或垂直安裝在工業管道中，箭頭所示的方向?yàn)榻橘|(zhì)流動的方向，靠介質壓力推動閥瓣開啟，流體從進口側流向出口側，當進口側壓力低于出口側時，閥瓣在自重與流體壓差等因素作用下自動關閉，以防介質倒流。本產品因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，因此，被廣泛應用在海水、鹵水、煉油廠及石油、石化、化工等含有較多氯離子腐蝕工況的管路輸送系統中，起逆止作用。

超級雙相不銹鋼止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
2	閥蓋	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
3	閥瓣	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
4	閥座	2507	A182 F53	A182 F53	A182 F55	A182 F55
5	搖桿	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
6	銷軸	2507	A182 F53	A182 F53	A182 F55	A182 F55
7	墊片	PTFE	PTFE	PTFE	PTFE	PTFE

超級雙相不銹鋼止回閥技術規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

超級雙相不銹鋼止回閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	2	203	155	300	2	267	180
	2 ?	216	190		2 ?	292	200
	3	241	200		3	318	225
	4	292	225		4	356	240
	5	330	245		5	400	275
	6	356	260		6	444	310
	8	495	305		8	533	370
	10	622	390		10	622	410
	12	698	410		12	711	440
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

超級雙相不銹鋼止回閥結構圖

超級雙相不銹鋼止回閥

如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請?zhí)峁┕Q尺寸、公稱壓力、閥體和內件材料、法蘭標準和法蘭密封面形式等，本產品公稱通徑≤50mm閥體可采用鍛造工藝。
